Detektor Medan Magnet Dengan Hall Effect Sensor

Medan magnet atau sering dikatakan dengan magnetic field itu tidak dapat dirasakan oleh indra manusia. Detektor medan magnet tidaklah terlalu sukar untuk dibuat namun cukup memiliki kepekaan yang cukup baik.

Proyek untuk membuat detektor medan magnet ini tidak membutuhkan banyak komponen sehingga mudah dibuat dan tidak membutuhkan biaya yang banyak tetapi menghasilkan kepekaan yang baik. Detektor medan magnet di dalam proyek ini tidaklah dititikberatkan pada ketelitian pengukuran tetapi pada ada tidaknya medan magnet dalam radius sekitar 10 cm yang mempunyai kekutaan medan magnet konstan atau berubah dengan frekuensi yang tidak terlalu tinggi, sekitar sampai 20KHz.

Hall Effect Sensor

Hall effect sensor merupakan sensor yang digunakan untuk mendeteksi medan magnet. Hall Effect sensor akan menghasilkan sebuah tegangan yang proporsional dengan kekuatan medan magnet yang diterima oleh sensor tersebut.

Pendeteksian perubahan kekuatan medan magnet cukup mudah dan tidak memerlukan apapun selain sebuah inductor yang bergunsi sebagai sensornya. Kelemahan dari detektor dengan menggunakan induktor adalah kekuatan medan magnet yang statis (kekuatan medan magnetnya tidak berubah) tidak dapat dideteksi.

Oleh sebab itu diperlukan cara yang lain untuk mendeteksinya yaitu dengan sensor yang dinamakan dengan ‘hall effect’ sensor. Sensor ini terdiri dari sebuah lapisan silikon yang berfungsi untuk mengalirkan arus listrik.

Gambar 1
Hall Effect Sensor

Sensor hall effect ini hanya terdiri dari sebuah lapisan silikon dan dua buah elektroda pada masing-masing sisi silikon. Hal ini akan menghasilkan perbedaan tegangan pada outputnya ketika lapisan silikon ini dialiri oleh arus listrik. Tanpa adanya pengaruh dari medan magnet maka arus yang mengalir pada silikon tersebut akan tepat ditengah-tengah silikon dan menghasilkan tegangan yang sama antara elektrode sebelah kiri dan elektrode sebelah kanan sehingga menghasilkan tegangan beda tegangan 0 volt pada outputnya.

Ketika terdapat medan magnet mempengaruhi sensor ini maka arus yang mengalir akan berbelok mendekati/menjauhi sisi yang dipengaruhi oleh medan magnet. Ketika arus yang melalui lapisan silikon tersebut mendekati sisi silikon sebelah kiri maka terjadi ketidak seimbangan tegagan output dan hal ini akan menghasilkan sebuah beda tegangan di outputnya.

Semakin besar kekuatan medan magnet yang mempengaruhi sensor ini akan menyebabkan pembelokan arus di dalam lapisan silikon ini akan semakin besar dan semakin besar pula ketidakseimbangan tegangan antara kedua sisi lapisan silikon pada sensor. Semakin besar ketidakseimbangan tegangan ini akan menghasilkan beda tegangan yang semakin besar pada output sensor ini.

Arah pembelokan arah arus pada lapisan silikon ini dapat digunakan untuk mengetahui polaritas kutub medanhall effect sensor ini. Sensor hall effect ini dapat bekerja jika hanya salah satu sisi yang dipengaruhi oleh medan magnet. Jika kedua sisi silikon dipengaruhi oleh medan magnet maka arah arus tidak akan dipengaruhi oleh medan magnet itu. Oleh sebab itu jika kedua sisi silikon dipengaruhi oleh medan magnet yang mempengaruhi magnet maka tegangan outputnya tidak akan berubah.

Sensor yang digunakan di dalam proyek ini adalah sensor UGN3503U. Sensor ini akan menghasilkan tegangan yang proporsional dengan kekuatan medan magnet yang dideteksi oleh sesnor ini. Selain itu komponen ini dipilih karena relatif murah, mudah digunakan dan mempunyai performa yang cukup baik. Sensor UGN3503 ini mempunyai 3 pin antara lain :

Pin 1 : VCC, pin tegangan suplai

Pin 2 : GND, pin ground

Pin 3 : Vout, pin tegangan output.

Gambar 2
Pinout Hall Effect Sensor UGN3503U

Di dalam sensor ini sudah dibangun sebuah penguat yang memperkuat sinyal dari rangkaian sensor dan menghasilkan tegangan output ditengah-tengah tegangan suplai. Pada sensor ini jika mendapat pengaruh medan magnet dengan polaritas kutub utara maka akan menghasilkan pengurangan pada tegangan output sebaliknya jika terdapat pengaruh medan magnet dengan polaritas kutub selatan maka akan menghasilkan peningkatan tegangan pada outputnya. Sensor ini dapat merespon perubahan kekuatan medan magnet mulai kekuatan medan magnet yang statis maupun kekuatan medan magnet yang berubah-ubah dengan frekuensi sampai 20KHz.

Gambar 3
Blok Diagram Rangkaian Internal UGN3503U

Sensor hall effect UGN3503 ini mempunyai suplai tegangan yang cukup lebar yaitu mulai 4.5V sampai 6V dengan kepekaan perubahan kekuatan medan magnet sampai frekuensi 23KHz.

Cara Kerja Rangkaian

Inti dari sistem ini adalah sensor UGN3503U. Sensor ini akan menghasilkan tegangan output 3V jika tidak ada pengaruh medan magnet pada sensornya. Tegagnan output yang dihasilkan tidaklah cukup kuat sehingga masih diperlukan sebuah op amp yang digunakan untuk memperkuat perubahan sinyal dari sensor UGN3503U.

Untuk itu digunakan sebuah op amp yang mempunyai karakteristik ‘precision operational amplifier’. Salah satunya adalah OP77 atau TL071/TL081. Dasar pemilihan OP77 adalah op amp ini mampu berooperasi dengan menggunakan single supply tegangan yang cukup rendah yaitu 6 voltDC.

OP77 mempunyai gain yang cukup tinggi sekitar 100.000 pada struktur open loop. Pada rangkaian ini OP77 dikonfigurasikan sebagai inverting amplifier dengan gain ‘close loop’ sekitar 300 dengan pengaturan nilai resistor R7 dan R1. Nilai gain ini didapatkan dengan membagi nilai resistor R7 dengan nilai resistor R1. Tingginya gain akan meningkatkan sensitivitas alat in namun juga menyebabkan opamp semakin peka terhadap noise dan ‘drift’, pergeseran penguatan karena suhu atau tegangan offset yang tidak tepat.

OP77 akan memperkuat beda tegangan antara tegangan di resistor R1 dan tegangan pada pin non-inverting. Tegangan ini dapat diatur dengan mengatur resistansi pada potensiometer R2 sehingga menghasilkan pembagian tegangan yang diharapkan. Tegangan pada pin non inverting ini harus sama dengan tegangan output sensor UGN3503 ketika tidak ada pengaruh dari medan magnet.

Kapasitor C3 berfungsi untuk mem-blok arus DC yang akan masuk ke earphone karena dapat merusak earphone itu sendiri. Dengan adanya kapasitor ini maka sinyal AC yang berasal dari perubahan kekuatan medan magnet dengan frekuensi yang agak tinggi dapat didengarkan melalui earphone ini.

Gambar 4
Rangkaian Detektor Medan Magnett

Resistor R4 dan R5 ini akan membagi tegangan menjadi setengah dari tegangan suplai dan harus sama dengan tegangan output dari OP77 jika tidak ada pengaruh dari medan magnet. Sehingga dengan kondisi ini (tidak ada pengaruh dari medan magnet) akan meghasilkan pembacaan pada meter ‘0’.

VU meter yang digunakan adalah VU meter yang nilai 0-nya berada ditengah-tengah karena pada alat ini dimungkinkan untuk bergerak ke kiri atau ke kanan tergantung dari polaritas medan magnet. Sehingga ketika tidak ada pengaruh medan magnet maka tegangan antara pin VU(+) dan pin VU(-) akan ) volt sehingga VU meter tidak terjadi penyimpangan.

Penurunan tegangan output dari OP77 (sensor dipengaruhi medan magnet berpolaritas utara) akan menghasilkan beda tegangan dimana tegangan pada pin VU(-) akan lebih rendah daripada tegangan pada pin VU(+) sehingga terjadi aliran arus dari pin VU(+) ke pin VU(-). Dalam kondisi seperti ini akan terjadi penyimpangan jarum VU meter ke arah kanan. Pada kondisi sensor mendapatkan pengaruh dari medan magnet negatif maka simpangan jarumnya akan menyimpang ke arah kiri. Pemasangan polaritas VU meter akan menyebabkan arah simpangan akan terbalik pula.

Pada kondisi pembacaan yang baik dibutuhkan medan magnet yang cukup kuta. Semakin kuat medan magnet yang mempengaruhi sensor ini maka akan semakin besar pula simpangan jarum pada VU meter. Sesuai dengan rangkaian pada gambar 4, jika sensor dipengaruhi medan magnet negatif maka akan didapatkan pembacaan negatif (ke kiri) sedangkan jika sensor mendapatkan pengaruh dari medan magnet posistif maka akan didapatkan pembacaan pac\da VU meter posistif (ke arah kanan).

Nilai R4 dan R6 akan mempengaruhi besarnya arus maksimum yang boleh lewat ke VU meter sehingga dapat dkatakan nilai R4 dan R6 mengatur dari kondisi full scale pembacaan VU meter pada suatu kondisi tertentu.

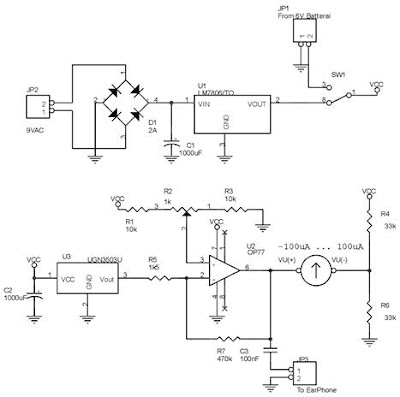

Gambar 5
Rangkaian Lengkap Detektor Medan Magnet

Setting

Pada saat pertama kali dihidupkan simpangan jarum VU meter harus pada pembacaan ‘0’. Jika simpangan jarum VU meter tidak pada ‘0’ maka perlu pengaturan pada potensiometer R2. Untuk pengaturan pembacaan full scalenya, sensor didekatkan dengan sebuah magnet. Jika sudah dilakukan ternyata masih belum didapatkan simpangan penuh maka perlu dilakukan penggantian nilai R4 dan R6 menjadi lebih kecil menjadi 27KW sampai 30KW.

Ketika sensor diletakkan didekat kabel listrik maka pembacaan tidak akan menghasilkan simpangan tetapi ketika didengarkan melaluui earphone akan terdengar bunyi ‘hum’. Hal ini disebabkan karena medan magnet yang dihasilkan polaritasnya berganti-ganti dengan frekuensi sekitar 50Hz (frekuensi tegangan AC). Pengaruh medan magnet seperti ini tidak dapat direspon oleh VU meter karena terlalu cepat dan tegangan pada pin VU(+) dan pin VU(-) akan saling menghilangkan dengan cepat.
