1.6. Rangkaian RESET

Apabila anda mengimplementasikan rangkaian seperti yang ditunjukkan pada gambar maka setiap anda menghidupkan power supply maka arus listrik akan mengalir ke resistor melalui kapasitor, sehingga akan menimbulkan kejutan tegangan pin RESET.Pada gambar tampak bahwa pin EA dihubungkan ke logika "1" yang menyatakan bahwa eksternal access tidak diaktifkan, karena ROM dibaca secara internal.

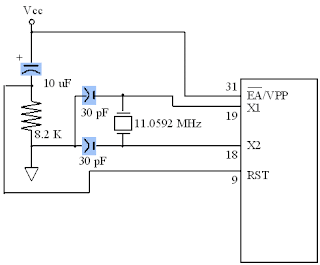

Gambar 1.7. Power ON Reset Circuit

Gambar 1.8. Power ON Reset Circuit dengan debouncher
