Saturday, June 16, 2007

Pengukur Jarak dengan Ultra Sonic

Meminjam teknik echo sounder yang dipakai untuk mengukur kedalaman laut, bisa dibuat alat pengukur jarak dengan ultra sonic. Pengukur jarak ini memakai rangkaian yang sama dengan Jam Digital dalam artikel yang lalu, ditambah dengan rangkaian pemancar dan penerima Ultra Sonic.

Prinsip kerja echo sounder untuk pengukuran jarak digambarkan dalam Gambar 1. Pulsa Ultrasonic, yang merupakan sinyal ultrasonic dengan frekwensi lebih kurang 41 KHz sebanyak 12 periode, dikirimkan dari pemancar Ultrasonic. Ketika pulsa mengenai benda penghalang, pulsa ini dipantulkan, dan diterima kembali oleh penerima Ultrasonic. Dengan mengukur selang waktu antara saat pulsa dikirim dan pulsa pantul diterima, jarak antara alat pengukur dan benda penghalang bisa dihitung.


Gambar 1
Prinsip Echo Sounder


Gambar 2 merupakan Rangkaian Jam Digital dalam artikel lalu yang direvisi untuk keperluan ini. Titik desimal pada tampilan satuan dinyalakan dengan tahanan R8. Setiap kali tombol Start ditekan, AT89C2051 membangkitkan pulsa ultrasonic pada Pin P3.4 yang dipancarkan dengan rangkaian Gambar 3, selanjutnya lewat pin P3.5 yang terhubung ke rangkaian penerima ultrasonic di Gambar 4, sambil mengukur selang waktu AT89C2051 memantau datangnya pulsa pantul.

Hasil pengukuran waktu itu, dengan sedikit perhitungan matematis ditampilkan di sistem penampil 7 ruas sebagai besaran jarak, dengan satuan centimeter dan 1 angka dibelakang titik desimal.


Gambar 2
Rangkaian Kontrol & Tampilan

Pemancar pulsa Ultrasonic

Pulsa Ultrasonic dibangkitkan di pin P3.4 AT89C2051 (ULTRA_OUT) dengan potongan Program 1, sebagai berikut:

Potongan Program 1 - Membangkitkan sinyal ultra sonic

1 PulsaUltraSonic:

2 MOV R7,#24 Nilai awal R7 = 24

3 Loop:

4 NOP waktu untuk mengerjakan baris 4..14

5 NOP = 12 mikro-detik

6 NOP

7 NOP

8 NOP

9 NOP

10 NOP

11 NOP

12 NOP

13 CPL Ultra_Out Ultra_Out (P3.4) := not Ultra_Out

14 DJNZ R7,Loop Turunkan nilai R7, ulangi lagi kalau R7<>0

15 RET

Processor memerlukan waktu untuk melaksanakan instruksi. Bagi AT89C2051 yang bekerja pada frekuensi 12 MHz, instruksi NOP (baris 4 sampai 12); instruksi CPL (baris 13) dilaksanakan dalam waktu 1 mikro detik, dan 2 mikro detik untuk melaksanakan instruksi DJNZ (baris 14). Dengan demikian waktu yang diperlukan untuk melaksanakan instruksi-instruksi di baris 3 sampai 13 adalah 12 mikro detik.

Di baris 12, nilai Ultra_Out (= pin P3.4) dibalik, kalau semula Ultra_Out bernilai 0 setelah instruksi ini dijalankan Utltra_Out akan bernilai 1, dan sebaliknya kalau semula 1 dan berbalik menjadi 0.

Di baris 13 nilai R7 dikurangi 1, selama R7 belum mencapai 0 AT89C2051 akan mengulang lagi baris 2 dan seterusnya. Di baris 1 R7 diberi nilai 24, dengan demikian baris 2 sampai 13 akan diulang sebanyak 24 kali, dan selama itu pin 3.4 akan berbalik dari 0 ke 1 dan 0 kembali sebanyak 12 kali. Dengan demikian, hasil kerja Potongan Program 1 adalah pulsa ultrasonic12 gelombang dengan frekuensi 1/24 mikrodetik = 41666 Hz.

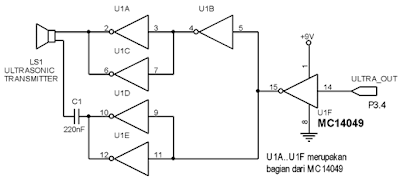

Gambar 3
Rangkaian Pemancar Ultra Sonic


Pulsa ultrasonic diperkuat dan dipancarkan dengan rangkaian pemancar Ultrasonic di Gambar 3. Rangkaian ini dibangun dengan Inverter CMOS MC14049, inverter U1B dipakai untuk membalik fasa sehingga tegangan di output gabungan U1A & U1C akan selalu berlawanan dengan tegangan di output gabungan U1D & U1E, dengan demikian amplitudo ultrasonic yang sampai di tranduser ultrasonic menjadi 2 kali lipat. C1 dipakai untuk menahan arus DC, sehingga hanya sinyal ultrasonic saja yang bisa masuk ke tranduser ultrasonic.

Penerima pulsa Ultrasonic

Rangkaian Penerima Ultrasonic pada Gambar 4, merupakan rangkaian yang umum dipakai untuk penerima ultrasonic, rangkaian ini bisa diganti dengan rangkaian yang lain, asalkan saat tidak ada sinyal ultrasonic keluarannya (ECHO_IN) bernilai ‘1’ dan menjadi ‘0’ begitu menerima sinyal ultrasonic, sesuai dengan kondisi yang dipantau AT89C2051 lewat Potongan Program 2.


Gambar 4
Rangkaian Penerima Ultra Sonic

Pengukuran selang waktu

Pengukuran selang waktu dilakukan dengan bantuan Timer 1 yang ada di dalam IC AT89C2051 seperti terlihat pada Gambar 5. TL1 dan TH1 merupakan bagian dari Timer 1, masing-masing berupa pencacah 8 bit yang diuntai menjadi pencacah 16 bit (Mode 1). TR1 berfungsi untuk mengatur masuknya sinyal 1 MHz ke untaian pencacah, saat TR1 bernilai 0 tidak ada sinyal yang masuk, saat bernilai 1 maka untaian pencacah akan mencacah dari 0 sampai $FFFF (heksadesimal) dan kembali lagi ke 0, dan diikuti TF1 menjadi 1.



Gambar 5
Pengukur Waktu

Pengukuran selang waktu antara saat pulsa ultrasonic dikirim dan pulsa pantul diterima dilakukan dengan Potongan Program 2 sebagai berikut : TR1 diberi nilai 1 agar untaian pencacah bekerja (baris 1) dan ditunggu sampai isi pencacah menjadi 0 dengan cara menunggu TF1 sampai bernilai 1 (baris 2 dan 3). Segera setelah itu dibangkitkan pulsa ultrasonic dengan memanggil sub-rutin di Potongan Program 1 (baris 4), disusul menunggu pantulan pulsa dengan cara memantau P3.5 sampai bernilai 0 (baris 5 dan 7, abaikan dulu baris 6), setelah itu TR1 diberi nilai 0 (baris 7). Dengan demikian posisi untaian pencacah TL1/TH1 yang terakhir merupakan lamanya selang waktu dalam satuan mikro detik.

Kalau jarak yang diukur terlalu jauh, pulsa ultrasonic yang dikirimkan tidak terpantulkan, akibatnya AT89C2051 akan menunggu terus di baris 5 dan 7, agar hal ini tidak terjadi ditambahkan baris 6, yakni sambil menunggu pulsa pantulan dipantau pula apakah untaian pencacah sudah melimpah, kalau sampai melimpah maka tidak perlu menunggu pulsa pantulan lagi, aliran program dialihkan ke Selesai, dan untaian pencacah dihentikan.

Potongan Program 2 - Mengukur waktu pantulan ultra sonic

1 SET TR1 Hidupkan untaian pencacah

2 SampaiNol:

3 JNB TF1,SampaiNol Tunggu selama TF1 masih =1

4 ACALL PulsaUltraSonic Bangkitkan pulsa Ultrasonic

5 TungguPantulan:

6 JB TF1,Selesai TL1/TH1 melimpah? Ya, stop

7 JB P3.5,TungguPantulan Tunggu selama P3.5 =1

8 Selesai:

9 CLR TR1 Matikan untaian pencacah

Perhitungan jarak

Seperti diketahui, kecepatan rambat suara di udara adalah 34399.22 cm/detik, berarti untuk merambat sejauh 1 cm suara membutuhkan waktu 29 mikro detik. Selang waktu yang sudah tercatat di untaian pencacah TL1/TH1 (Potongan Program 3, baris 2 sampai dengan 4) setara dengan dua kali jarak pemancar ultrasonic dengan penghalang. Selang waktu tersebut dalam satuan mikro detik, untuk mengubah menjadi jarak (cm) harus membaginya dengan bilangan 58 (Potongan Program 3, baris 10 sampai dengan 13).

Untuk mendapatkan angka pecahan di belakang desimal, karena rutin arithmatik yang dipakai adalah rutin perhitungan bilangan bulat (integer), maka sebelum pembagian di atas nilai TL1/TH1 dikalikan dulu dengan 10 (Potongan Program 3, baris 10 sampai dengan 13).

Potongan Program 3 - Menghitung jarak

1 CLR A

2 MOV Operand,TL1

3 MOV Operand+1,TH1

4 MOV Operand+2,A

5 MOV Pengali,#10

6 MOV Pengali+1,A

7 MOV Pengali+2,A

8 ACALL Perkalian HasilKali := 10 * TL1_TH1

9 ;

10 MOV R0,#HasilKali

11 MOV R1,#Operand

12 ACALL Copy Copy-kan isi HasilKali ke Operand

13 MOV Pembagi,#58

14 MOV Pembagi+1,#0

15 MOV Pembagi+2,#0

16 ACALL Pembagian HasilBagi := (10*TL1_TH1) / 58

Perhitungan di atas adalah perhitungan secara biner, bilangan biner ini dirubah dulu menjadi bilangan desimal agar bisa ditampilkan. Bilangan biner tersebut dibagi dengan 1000 untuk mendapatkan angka ribuan, sisanya dibagi dengan 100 untuk mendapatkan angka ratusan dan seterusnya, seperti terlihat pada Potongan Program 4.

Potongan Program 4 - Jarak dalam bentuk biner dirubah ke desimal untuk ditampilkan

1 MenampilkanHasil:

2 ACALL HapusTampilan

3 ;

4 MOV DPTR,#AngkaPembagi Mulai dengan 1000

5 MOV R7,#4 Maksimum 4 digit

6 MOV R4,#RuasRatusan

7 CLR F0 Belum pernah simpan

8

9 MOV R0,#HasilBagi

10 MOV R1,#SisaBagi

11 ACALL Copy

12 DigitBerikutnya:

13 MOV R0,#SisaBagi

14 MOV R1,#Operand

15 ACALL Copy

16

17 * Ambil AngkaPembagi dari Tabel

18

19 CLR A

20 MOV Pembagi+2,A

21 MOVC A,@A+DPTR

22 INC DPTR

23 MOV Pembagi,A

24

25 CLR A

26 MOVC A,@A+DPTR

27 INC DPTR

28 MOV Pembagi+1,A

29

30 ACALL Pembagian SisaBagi dibagi 1000; 100; 10 dan 1

31

32 MOV A,HasilBagi HasilBagi=0?

33 JNZ SimpanRuas Tidak, jadikan simpan ruas

34 JNB F0,Berikutnya Belum pernah simpan dan 0

35 SimpanRuas:

36 SETB F0 Sudah pernah simpan angka

37 ACALL JadikanRuas

38 MOV R0,$04 R0 <- R4

39 MOV @R0,A Simpan

40 Berikutnya:

41 INC R4

42 DJNZ R7,DigitBerikutnya

43 RET

44

45 AngkaPembagi:

46 DW 1000

47 DW 100

48 DW 10

49 DW 1

Penutup

Rancangan di atas bisa dipakai untuk mengukur jarak sampai sejauh lebih kurang 10 meter, pada jarak tersebut waktu rambat suara lebih kurang sebesar 2 x 1000 cm x 29 mikro-detik/cm = 58.000 mikro detik, hampir mencapai angka maksimum yang bisa ditampung untaian pecacah TL1/TH1 yang 65535.

Meskipun demikian untuk bisa mengukur sejauh itu, rangkaian pemancar dan penerima ultrasonic harus benar-benar dalam keadaan yang baik, terutama harus dipilih tranduser ultrasonic yang prima. Alat ini akan punya nilai komersil yang baik jika tampilan 7 ruas dengan LED diganti dengan tampilan LCD, agar pemakaian dayanya kecil dan bisa bekerja dengan baterai saja. Pemakaian LCD akan dibicarakan pada artikel lain.


Program untuk mengendalikan AT89C2051 harus diisikan ke dalam IC microcontroller itu, untuk itu diperlukan alat yang dinamakan sebagai AT89C2051 Flash PEROM Programmer. Alat ini sangat sederhana, hanya memakai sebuah IC 74HC574A ditambah dengan sistem catu daya dan dihubungkan ke komputer PC lewat printer port.

Materi Yang Dapat Didownload:

- Rangkaian Pengontrol & Tampilan

- Rangkaian Penerima Ultrasonic


Oleh Budhy Sutanto
