Bagian-Bagian Osiloskop

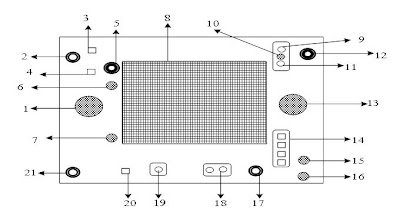

Gambar Osiloskop

Fungsi masing-masing chanel yaitu;

1. Volt atau div : Untuk mengeluarkan tegangan AC.

2. CH1 (Input X) : Untuk memasukkan sinyal atau gelombang yang diukur atau pembacaan posisi horisontal.

3. AC-DC : Untuk memilih besaran yang diukur.

4. Ground : Untuk memilih besaran yang diukur.

5. Posisi Y : Untuk mengatur posisi garis atau tampilan dilayar atas bawah.

6. Variabel : Untuk kalibrasi osciloskop.

7. Selektor pilih : Untuk memilih Chanel yang diperlukan untuk pengukuran.

8. Layar : Menampilkan bentuk gelombang.

9. Inten : Mengatur cerah atau tidaknya sinar pada layar Osiloskop.

10. Rotatin : Mengaur posisi garis pada layar.

11. Fokus : Menajamkan garis pada layar.

12. Position X : Mengatur posisi garis atau tampilan kiri dan kanan.

13. Sweep time/ div : Digunakan untuk mengatur waktu periode (T) dan Frekwensi ( f ).

14. Mode : untuk memilih mode yang ada.

15. Variabel : Untuk kalibrasi waktu periode dan frekwensi.

16. Level Menghentikan gerak tampilan layar.

17. Exi Trigger : Untuk trigger dari luar.

18. Power : untuk menghidupkan Osciloskop.

19. Cal 0,5 Vp-p : Kalibrasi awal sebelum Osciloskop digunakan.

20. Ground Osciloskop yang dihubungkan dengan ground yang diukur.

21. CH2 ( input Y ): Untuk memasukkan sinyal atau gelombang yang diukur atau pembacaan Vertikal.
